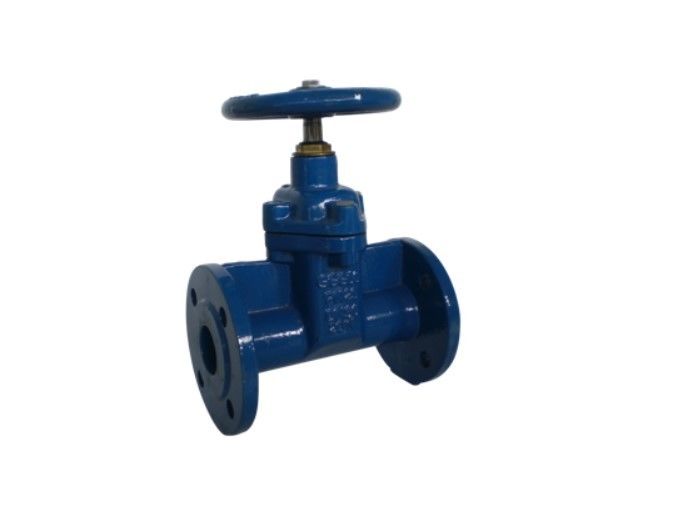

DN150 PN 25 Van cổng sắt dễ uốn Thân hình bầu dục Mặt bích Ghế mềm

Các loại van cổng

Có ba cách để phân loại van cổng.

1. Các loại đĩa

   1. Nêm côn đặc

   2. Nêm linh hoạt

   3. Chia nêm hoặc đĩa song song Van

2. Các loại khớp nối cơ thể Bonnet

   1. Bonnet có vít

   2. Bolted-Bonnet

   3. Welded-Bonnet

   4. Bonnet áp suất-Seal

3. Các loại chuyển động của thân

   1. Rising Stem hoặc OS & Y Type (Loại thân ngoài và trục vít)

   2. Loại thân không tăng

Ứng dụng van cổng

• Van cổng được sử dụng trong hầu hết các dịch vụ chất lỏng như không khí, khí đốt, nước cấp, hơi nước, dầu bôi trơn, hydrocacbon và hầu hết các dịch vụ khác.

• Một số van cổng đặc biệt được sử dụng trong sản phẩm bùn và bột, chẳng hạn như van cổng dao

Ưu điểm của van cổng

• Van cổng cung cấp tốt

• Giảm áp suất trong quá trình hoạt động là rất ít.

• Hầu hết các van cổng có thể được sử dụng như hai chiều

• Chúng thích hợp cho ứng dụng áp suất và nhiệt độ cao và ít yêu cầu bảo trì hơn

Van cổng nêm linh hoạt

Nêm dẻo là một đĩa đặc một mảnh có đường cắt xung quanh chu vi.Những vết cắt này khác nhau về kích thước, hình dạng,và độ sâu.Một vết cắt nông, hẹp trên chu vi hình nêm ít linh hoạt hơn nhưng vẫn giữ được sức mạnh.Một giải laohoặc cắt sâu hơn và rộng hơn trên chu vi hình nêm mang lại sự linh hoạt hơn nhưng ảnh hưởng đến sức mạnh.

Thiết kế này cải thiện sự liên kết của ghế và mang lại độ kín khít tốt hơn.Nó cũng cải thiện hiệu suất trong các tình huốngnơi có thể liên kết nhiệt.Nêm linh hoạt Van cổng được sử dụng trong hệ thống hơi nước.

Sự giãn nở nhiệt của đường hơi đôi khi gây ra sự biến dạng của thân van có thể dẫn đến hiện tượng chói mắt do nhiệt.

Cổng linh hoạt cho phép cổng uốn cong khi chân van nén do sự giãn nở nhiệt của đường ống dẫn hơi và ngăn ngừa chói mắt do nhiệt.

Nhược điểm của cổng linh hoạt là chất lỏng dòng có xu hướng tích tụ trong đĩa.

Những điều này có thể dẫn đến ăn mòn và cuối cùng làm suy yếu đĩa.
