Nguồn gốc: | Trung Quốc |
Hàng hiệu: | TOBO |
Chứng nhận: | CE/ISO |
Số mô hình: | Van cổng |
Số lượng đặt hàng tối thiểu: | 1 CÁI |
---|---|
chi tiết đóng gói: | Gói bên trong: gói kín bằng túi nhựa Gói bên ngoài: gói carton hoặc gói bằng gỗ Có sẵn chữ, bảng tên |
Thời gian giao hàng: | 3-5 ngày |
Điều khoản thanh toán: | D / A, D / P, T / T, Western Union, MoneyGram |
Khả năng cung cấp: | 3000 chiếc / tháng |
Tên: | Van cổng thép | Loại: | Thân bắt vít đàn hồi |
---|---|---|---|
Phần thân: | Gang thép | Kết thúc kết nối: | mặt bích kết thúc |
Các ứng dụng: | Không khí, khí đốt, nước cấp, hơi nước | mặt đối mặt: | ASME B16.10 |
Nhiệt độ: | Nhiệt độ cao | Kích cỡ: | DN100 |
Điểm nổi bật: | Van cổng thép không gỉ ASME B16.10,Van cổng sắt dẻo DN1200,Van cổng sắt dễ uốn PN10 |

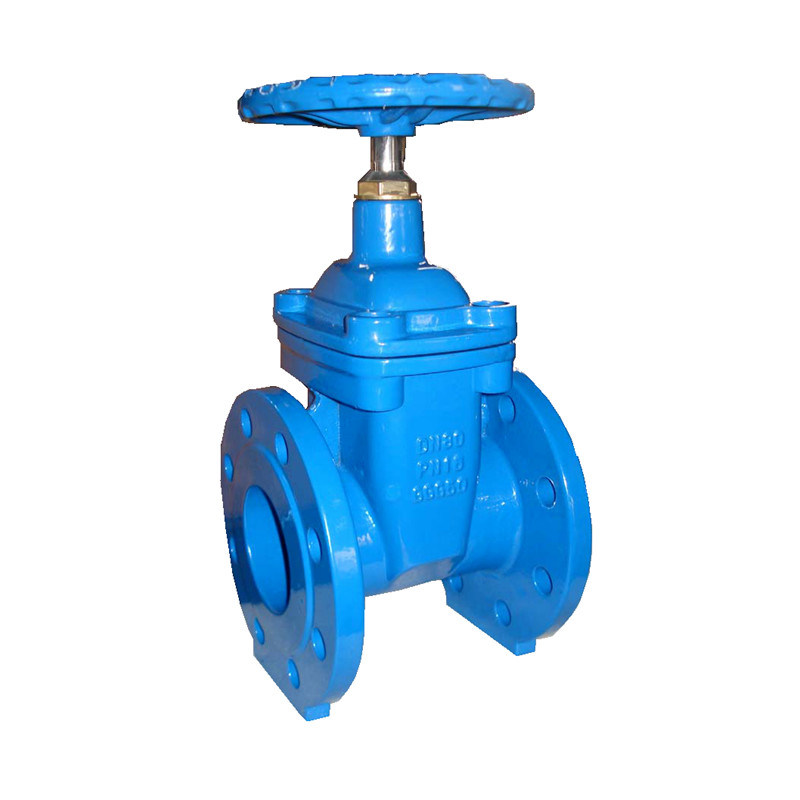

Chất lượng hàng đầu Nhà cung cấp van đáng tin cậy Hoạt động bánh răng Van cổng sắt dễ uốn DN1200 PN10
Chi tiết nhanh
Yêu cầu kỹ thuật:
1. Thiết kế và Sản xuất: DIN 3352;
2. Mặt đối mặt: DIN 3202 F4 / F5;
3. Kết thúc mặt bích: DIN 2532 PN10 / 16;
Các bộ phận và vật liệu chính
Tên bộ phận | Vật liệu |
Body, Bonnet | GGG50 |
Đĩa | GGG50 + NBR / EPDM |
Thân cây | 2CR13 |
Vòng ghế | GGG50 |
Van cổng là gì?
Van cổng có thể được định nghĩa là loại van sử dụng đĩa dạng cổng hoặc dạng nêm và đĩa chuyển động vuông góc với dòng chảy để bắt đầu hoặc dừng dòng chất lỏng trong đường ống.
Van cổng là loại van phổ biến nhất được sử dụng trong bất kỳ nhà máy chế biến nào.Nó là một van chuyển động tuyến tính được sử dụng để bắt đầu hoặc dừng dòng chất lỏng.Khi sử dụng, các van này ở vị trí mở hoàn toàn hoặc đóng hoàn toàn.
Khi van cổng mở hoàn toàn, đĩa của van cổng hoàn toàn bị loại bỏ khỏi dòng chảy.Do đó hầu như không có lực cản đối với dòng chảy.Do áp suất này giảm rất ít khi chất lỏng đi qua van cổng.
Để đạt được độ kín phù hợp, khi van đóng hoàn toàn, cần có tiếp xúc bề mặt 360 ° giữa đĩa và ghế.
Không nên sử dụng van cổng để điều chỉnh hoặc điều chỉnh dòng chảy vì không thể kiểm soát chính xác.
Tốc độ cao của dòng chảy trong van mở một phần có thể gây xói mòn bề mặt đĩa và mặt ngồi, đồng thời cũng tạo ra rung động và tiếng ồn.
Loại van |
VAN CỔNG CS / SS - FL / BW |
|
Thiết kế Std |
BS EN ISO 10434 [BS 1414] / API 600 / API 602 / API 603 / ASME B16.34 |
|
Phạm vi kích thước |
40 DN đến 400 DN [1 1/2 ”đến 16”] |
|
Phần thân |
[CS - ASTM A 216 Gr.WCB] [SS - ASTM A 351 Gr.CF8 / CF8M] |
|
Xén |
AISI 410/34/316 |
|
Chỗ ngồi / Nêm |
13% Cr.Thép / AISI 410/304/316 |
|
Tính năng thiết kế |
Bonnet bắt vít, OS & YT, HW & Gear vận hành |
|
Chứng minh |
ASME - Loại 150/300/600 |
|
Mặt đối mặt |
ASME B 16.10 / EN 558 -1 / API 6D |
|
Kết thúc kết nối |
Mặt bích |
ASME B16.5, LỚP 150/300/600 |
Mối hàn |
ASME B16.25 |
|
Thử nghiệm Std. |
BS EN 12266 - 1 [BS 6755-1] / API 598 |
|
Không bắt buộc |
Vòng đèn lồng / chỉ báo & thiết bị khóa / Ghế có thể tái tạo / Mặt bằng đá cứng / Cung cấp có áo khoác / Mặt bích RTJ / Sắp xếp theo đường chuyền / Kích thước cao hơn / MOC đặc biệt: Thép không gỉ Austenitic và hai mặt |
PN |
DN |
Kích thước (mm) |
||||||
L |
D |
D1 |
D2 |
B |
N-φ |
H |
||
1.6MPa |
25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
275 |
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
280 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
330 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
350 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
370 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
400 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
415 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
460 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
510 |
|
200 |
550 |
335 |
295 |
265 |
26 |
12-23 |
710 |
|
250 |
650 |
405 |
355 |
320 |
30 |
12-25 |
786 |
|
300 |
750 |
460 |
410 |
375 |
30 |
12-25 |
925 |
Các loại van cổng
Có ba cách để phân loại van cổng.
Các loại đĩa
Nêm côn đặc
Nêm linh hoạt
Chia nêm hoặc đĩa song song Van
Các loại khớp nối cơ thể Bonnet
Bonnet có vít
Bolted-Bonnet
Welded-Bonnet
Bonnet bịt kín áp suất
Các loại chuyển động của thân
Rising Stem hoặc OS & Y Type (Loại thân ngoài và trục vít)
Loại thân không tăng
Đặc trưng:
● Các van cổng truyền thống có đáy phẳng thường bị lắng đọng ở rãnh dưới cùng của van do các vật thể bên ngoài
chẳng hạn như đá, gỗ, xi măng, giấy, mảnh vụn,… sau khi xả sạch đường ống bằng nước.Nguyên nhân không thể đóng chặt và tạo thành chùng
hiện tượng, van cổng làm kín mềm sử dụng giống như đường ống ở dưới cùng của thiết kế phẳng, không dễ gây lắng đọng cặn bẩn,
dòng chất lỏng không bị cản trở, toàn bộ tấm van keo được làm bằng cao su chất lượng cao, trong toàn bộ gia công, trong nước
công nghệ lưu hóa cao su hạng nhất làm cho tấm van sau khi lưu hóa có thể đảm bảo kích thước hình học chính xác, và cao su
và cổng kết nối bằng gang đúc dạng nút chắc chắn, không dễ rơi ra và có độ đàn hồi thích hợp.
● Thân van chống ăn mòn được sơn bằng bột và nhựa epoxy để chống ăn mòn và rỉ sét cho thân van, và lon
được sử dụng trong hệ thống nước thải.
● Không dễ dàng bị vỡ thành gang truyền thống.
