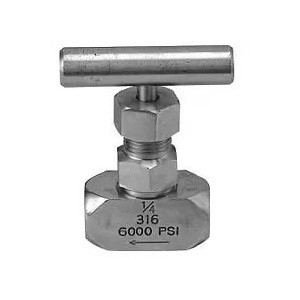

Van cầu mặt bích áp suất cao Van kim nắp vặn SS316 CF8M

Van cầu mặt bích áp suất cao, van kim nắp vặn được chế tạo bởi SS316 CF8M

Công việc van kim:

Van kim mở và đóng một lỗ thông với một đầu côn có thể nâng lên và hạ xuống bằng cách quay của một tay cầm.Hình 2 cho thấy mặt cắt ngang của van kim, thiết kế và các thành phần.Tay cầm (A) được kết nối với pít tông, còn được gọi là thân (F).Khi bạn xoay tay cầm, pít tông di chuyển lên hoặc xuống dựa trên các ren (C).Đai ốc khóa (B) ngăn không cho nó vặn hoàn toàn.Khi pít tông di chuyển xuống, đầu nhọn hình côn (I) tiếp xúc với chân van để bịt kín hoàn toàn lỗ thông gió (H).Thường thì chân van cũng được làm côn.Có nhiều tùy chọn và kích thước khác nhau có sẵn để kết nối nó với đường ống hoặc ống mềm thông qua kết nối cổng (G) trên đầu vào và đầu ra.Nắp ca-pô (D) được kết nối với vỏ van (E), có thể được làm từ các vật liệu khác nhau như đồng thau hoặc thép không gỉ.

Dựa trên các ren, bạn có thể định vị rất chính xác đầu côn của pít tông ra khỏi chân van để kiểm soát chính xác tốc độ dòng chảy.Do đó, bằng cách thay đổi vị trí của pít tông, bạn sẽ kiểm soát được tốc độ dòng chảy giữa mức tối đa và không.

Các loại van kim khác nhau:

Van kim ren hoạt động bằng tay (mô tả ở trên) là loại van kim phổ biến nhất.Tuy nhiên, hai biến thể bổ sung là: động cơ và góc.

• Van kim có động cơ: Các van kim này không có tay cầm để vận hành bằng tay mà thay vào đó sử dụng bộ truyền động điện hoặc khí nén để kết nối và quay pít tông.Chúng có thể được điều khiển từ xa, được sử dụng trong hệ thống vòng kín và / hoặc đặt trên bộ hẹn giờ để điều khiển chính xác tốc độ dòng chảy từ xa.
• Van kim góc: Các van kim này quay đầu ra từ đầu vào một góc 90 độ thay vì thẳng hàng.Khái niệm hoạt động tương tự cũng được áp dụng, nhưng góc 90 độ có thể cho phép tích hợp hệ thống tốt hơn.Hình 3 cho thấy một ví dụ về van kim góc.

Lựa chọn van kim:

Khi chọn van kim, cần phải tính đến bốn đặc điểm chính và / hoặc các yêu cầu ứng dụng: vật liệu, áp suất, kích thước và nhiệt độ.

Vật tư

Vật liệu vỏ của van kim (Hình 2 chú thích E) được chỉ định tùy theo ứng dụng.Các vật liệu làm vỏ van phổ biến nhất là đồng thau và thép không gỉ do khả năng chịu hóa chất của chúng, tuy nhiên, cũng có những vật liệu khác có sẵn cho các ứng dụng đặc biệt.

Ứng dụng van kim:

Hầu hết các bộ điều chỉnh bơm áp suất không đổi đều có van kim để giảm thiểu ảnh hưởng của sự dao động trong áp suất xả của bơm.Van kim cũng được sử dụng trong một số thành phần của hệ thống điều khiển quá trình đốt cháy tự động, nơi cần điều chỉnh dòng chảy rất chính xác.

Thiết kế cơ thể van kim

Một loại thiết kế thân cho van kim là thân thanh.Thân trụ thanh là phổ biến và, trong các loại quả cầu, một quả bóng xoay trong thân cung cấp chuyển động quay cần thiết cho chỗ ngồi mà không bị hỏng.

Van kim thường được sử dụng làm van đo lường.Van đo lường được sử dụng để kiểm soát dòng chảy cực kỳ tốt.Đĩa hoặc lỗ mỏng cho phép các đặc tính dòng chảy tuyến tính.Do đó, số vòng quay của tay quay có thể tương quan trực tiếp với lượng dòng chảy.Một van đo lường điển hình có thân với 40 ren trên inch.

Van kim thường sử dụng một trong hai kiểu đóng gói thân: vòng chữ O với vòng đệm TFE hoặc xi lanh đóng gói TFE.Van kim thường được trang bị với ghế có thể thay thế để dễ bảo trì.
